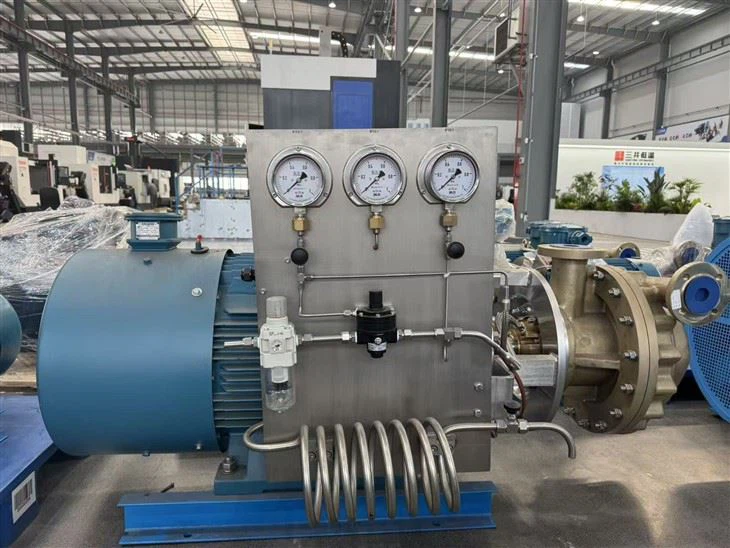

Ponp santrifujeur kriyojenik yo aplike prensipalman nan ranpli ak transfè likid kriyojenik - ki gen ladan oksijèn likid, nitwojèn likid, agon likid ak likid refwadisman - pou tank depo. Inite ponp sa yo se sitou nan yon sèl-etap, yon sèl-aspirasyon ak dirèk-kouple santrifujeur.
Espesifikasyon teknik kle
1.1TDETA EKNIK: SLP-72/275
|
NON |
TÈM |
DES. |
|
1 |
TIP |
ORIZONTAL, De etap, yon sèl aspirasyon, VFD |
|
2 |
LIKID |
LOX |
|
3 |
DESIGN TEMP. |
-196ºC |
|
4 |
POUSANT DEBIL |
72m3/h |
|
5 |
TÈT |
275m |
|
6 |
NPSHr |
2.0m |
|
7 |
VITESSE |
2950 r.p.m |
|
8 |
MIN PRESYON SUCTION |
0.02 MPa |
|
9 |
MAX PRESYON SUCTION |
0.5MPa |
|
10 |
VF KABINÈ |
3Ph 400V 50Hz 160kW-2P |
|
11 |
Nivo pwoteksyon motè |
IP55 |
|
12 |
Nivo izolasyon motè |
F |
|
13 |
Sistèm sele |
Pi gwo pase oswa egal a 8000h, likid: lè sèk; presyon sele: 0.4-0.6Mpa; konsomasyon gaz sele: 10-20Nm³ / h Remak: Si mwayen transpò a gen kondisyon pite, gaz la sele yo ta dwe sele pa gaz mwayen an pou asire ke mwayen an pa kontamine. |
|
14 |
Flange estanda |
HG/T20592-B seri, WN/RF |
|
15 |
PWA |
≈800kg |
|
16 |
SUPYON |
DN100,PN16 |
|
17 |
DECHAGE |
DN65,PN40 |
1.2 SUPPLY DIMENSIONS
|
ATIK |
DES. |
KANTITE |
RMK |
|
INITE PONP |
SLP-72/275 |
1 |
|
|
EX VF MOTÈ |
160kw |
1 |
Sonde tanperati ak PT100 rezistans kalite portant, IP55 |
|
Sonde tanperati |
PT100 |
1 |
Pwoteksyon flit tanperati |
|
Chalè trase |
1 |
||
|
KAWAWATCH SUCTION |
DN100 |
1 |
FLANGE, BOULON, NOU |
|
KOUCHATCH DECHAKE |
DN50 |
1 |
FLANGE, BOULON, NOU |
|
INLET FILTER |
DN100 |
1 |
Materyèl filtre: monel |
|
Kote yo pote chanm pwoteksyon |
1 |
Azòt sèk nesesè; Fermeture presyon: 0.02-0.05Mpa; Konsomasyon gaz sele: 1-2Nm³ / h |
|
|
SISTÈM SELE LABYRINTH |
1 |
Ki gen ladan panèl, presizyon presyon diminye valv, kalib presyon, ekipman tiyo, tiyo zegwi, elatriye |
|
|
Kabinè kontwòl |
1 |
Enstalasyon andedan kay la, ki gen ladan demaraj varyateur -sispann ak pwoteksyon surcharge 1. Bearing temperature>110 degre bloke arè 2. Tanperati a nan kote yo pote devan an kòmanse chofe mwens pase oswa egal a 5 degre trase chalè, ak chofaj la sispann chofaj pi gran pase oswa egal a 25 degre trase chalè. Sond tanperati flit sele: mwens pase oswa egal a -70 degre alam flit sele, mwens pase oswa egal a -100 degre fèmen fèmen |
|
|
DOSYE TECHNOLOGY |
1 |
Asirans Kalite
Konfòme ak estanda entènasyonal yo: ISO 9001, API 610 Creole (pou ponp santrifujeur)
Chak ponp sibi tès faktori strik, ki gen ladan tès pèfòmans nan tanperati rated, tès rezistans presyon, ak deteksyon koule, asire 100% kalifikasyon anvan livrezon.
Bay yon garanti 12 mwa ak sipò teknik 24/7 pou depanaj ak konsèy antretyen.
Karakteristik pèfòmans
1. Ultra -adaptabilite tanperati ki ba (-180 degre ~ -270 degre) pou LOX/LIN/LAR
2.Alyaj kriyojenik mouye pati, anti-frajil ak anti-korozyon
3.Low NPSH konsepsyon, ekselan pèfòmans anti-kavitasyon
4.Hermetic sele -mwens estrikti, zewo mwayen flit
5.Direct-kondwi makonnen, efikasite segondè ak konsomasyon enèji ki ba
6.Single -etap sèl- aspirasyon, koule ki estab ak pwodiksyon presyon
7.Compact estrikti entegre, enstalasyon fasil & entegrasyon
8.Fewer mete pati, long operasyon kontinyèl, antretyen ki ba
9.Bubble-transpòtasyon gratis, pwoteje tiyo ak ekipman tank
10.Adapte ak likid refwadisman endistriyèl, milti-mwayen ki aplikab
