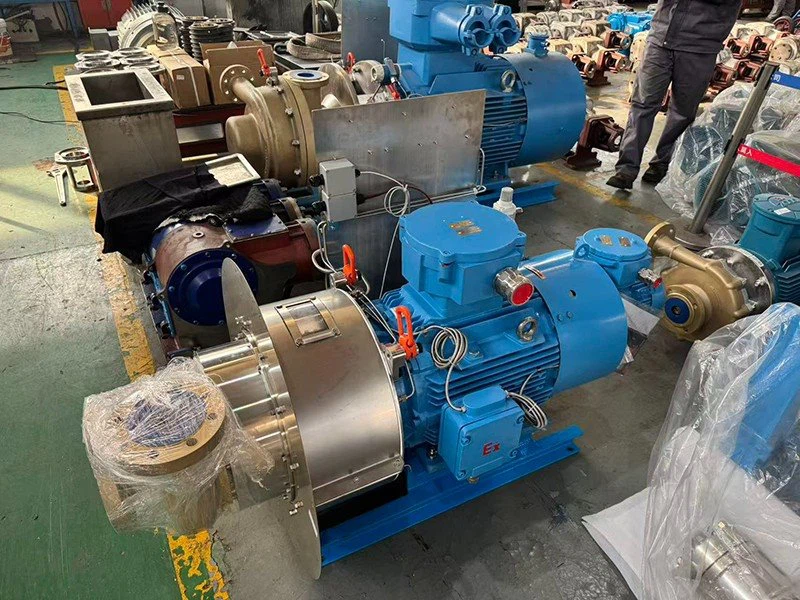

LaKriyojenikPonp Santrifij yo pwensipalman itilize pou ranpli ak transpò nan tank depo ak likid kriyojenik tankou oksijèn likid, nitwojèn likid, agon likid ak likid refwadisman; inite yo se sitou yon sèl etap, yon sèl aspirasyon ak dirèk -konekte ponp santrifujeur.
Espesifikasyon teknik kle
1.1 SLP-99/55 Spesifikasyon:
|
Non. |
Tèm |
Des. |
|
1 |
Kalite |
Orizontal, yon sèl etap, yon sèl aspirasyon, dirèk kouti ponp santrifujeur |
|
2 |
Likid |
LO2 |
|
3 |
Tanperati konsepsyon. |
-196ºC |
|
4 |
Koule |
99m3/h |
|
5 |
Tèt |
55m |
|
6 |
NPSHr |
1.2m |
|
7 |
Vitès |
2620 r.p.m |
|
8 |
Presyon pou aspirasyon min |
0.04-0.1MPa |
|
9 |
Max Presyon Egzeyat |
0.65 MPa |
|
10 |
Motè |
3Ph 380V 50Hz 37KW-2P |
|
11 |
Nivo Pwoteksyon |
IP55 |
|
12 |
Nivo Izolasyon |
F |
|
13 |
Pwa |
≈800kg |
|
14 |
Pò inlet |
DN150,PN10 |
|
15 |
Pò egzeyat |
DN150,PN16 |
|
16 |
Flange estanda |
EN 1092-1 |
|
17 |
Sistèm sele |
Lavi pi gran pase oswa egal a 8000h, likid: lè sèk; presyon sele: 0.4-0.6Mpa; konsomasyon gaz sele: 10-20Nm³ / h Si mwayen transmèt la gen kondisyon pite, yo ta dwe sele gaz sele a ak gaz mwayen pou asire ke mwayen an pa kontamine. |
1.2 PonpDimansyon Pwovizyon pou: SLP-99/55
|
ATIK |
DES. |
KANTITE |
RMK |
|
INITE PONP |
SLP-99/55 |
1 |
Dimansyon ekstèn yo ak pouvwa motè yo konsistan avèk ponp orijinal la |
|
EX VF MOTÈ |
37kw, 380V, 50HZ |
1 |
Avèk PT100 kalite rezistans devan ak dèyè kote yo pote sond tanperati, BT4, IP55, mak: Nanyang Wolong (ak CU TR 012 sètifikasyon) |
|
Sonde tanperati |
PT100 |
1 |
Pwoteksyon poze sele (ak sètifikasyon CU TR 012) |
|
Chofaj kab |
1 |
||
|
Kawotchou pou aspirasyon metal |
DN150 PN10 |
1 |
FLANGE, BOULON, NOU |
|
Kawotchou metal egzeyat |
DN100 PN16 |
1 |
FLANGE, BOULON, NOU |
|
Filtè Inlet |
DN200 PN10 |
1 |
MONEL |
|
Kavite pwoteksyon kote yo pote |
1 |
||
|
Tiyo sispann priz |
DN150 PN16 |
1 |
|
|
SISTÈM SELE |
Ki gen ladan panèl, tiyo presizyon diminye presyon, kalib presyon, ekipman tiyo, tiyo zegwi, sele panèl kontwòl gaz elatriye. |
1 |
|
|
TECH DOSYE |
1 |
||
|
Joint bride |
1 |
Asirans Kalite
Konfòme ak estanda entènasyonal yo: ISO 9001, API 610 Creole (pou ponp santrifujeur)
Chak ponp sibi tès faktori strik, ki gen ladan tès pèfòmans nan tanperati rated, tès rezistans presyon, ak deteksyon koule, asire 100% kalifikasyon anvan livrezon.
Bay yon garanti 12 mwa ak sipò teknik 24/7 pou depanaj ak konsèy antretyen.
Karakteristik pèfòmans
● lts estrikti se kontra enfòmèl ant ak senp.
● Se gwo pèfòmans alyaj kwiv yo itilize pou volutes ak impellers konsa tankou garanti sekirite nan pumpsin likid oksijèn kondisyon travay.
● Ponp lan gen sele mekanik ki gen matirite ak serye, gwo kapasite anti-kavitasyon, lavi sèvis long ak enstalasyon pratik ak ranplasman.
● Yo itilize yon gwo fòs ak kriyojenik arbr asye pur.
● Tès balans estatik ak dinamik yo fèt pou impellers yo ak rotor konsa tankou garanti estabilite nan rotor sa yo.
● Yon frekans varyab ak motè vitès varyab ka itilize pou fè ponp lan gen yon ranje operasyon pi laj.
● Inlet ak priz bride yo ekipe ak koneksyon fleksib ak yon filtè inlet likid; pipelinevibration la piti epi operasyon an estab.
● Ka sele a labirent tou dwe configuré, ak yon lavi opere kontinyèl nan 16000 èdtan
